根據篩框的運動軌跡，振動篩可分為圓運動振動篩和直線運動振動篩兩類，前者包括慣性振動篩、自定中心振動篩和重型振動篩；后者包括雙軸直線振動篩和共振篩。
慣性振動篩有時也稱為單周慣性振動篩，目前中國生產的慣性振動篩有懸掛式和坐式兩種。

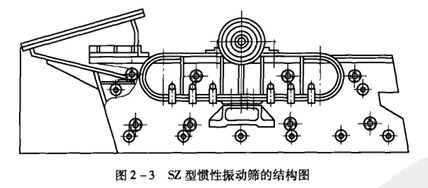

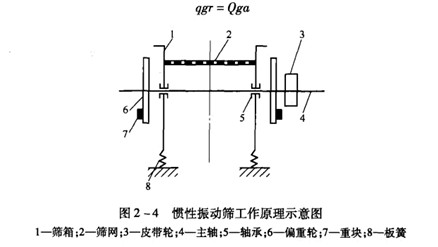

圖2-3和圖2-4分別是sZ型慣性振動篩的外形圖和工作原理示意圖。從圖中可以看出，這種篩子有8個主要組成部分，其中篩網固定在篩箱上，篩箱安裝在兩個橢圓形板簧上，板繭底座固定在基礎上，偏重輪和皮帶輪安裝在主軸上，重塊安裝在偏重輪上。改變重塊在偏重輪上的位置，可以得到不同的離心慣性力，以此來調節篩子的振幅。主軸通過兩個滾動軸承固定在篩箱上。篩箱一般呈15°―25°傾斜安裝，以促進物料在篩面上向徘料端運動。
當電動機帶動皮帶輪轉動時，偏重輪上的重塊即產生離心慣性力，從而引起板笛作拉伸或壓縮運動，其結果位篩箱沿橢圓軌跡或圓軌跡運動。慣性振動篩也正是因篩子的激振力是離‘L1慣性力而得名。
在慣性振動篩的工作過程中，若假定重塊的質量和旋轉半徑分別為g和f．篩箱加負荷的質量為，嬸子的振幅為。則不平衡重塊產生的激振慣性力矩為，篩箱運動所產生的慣性阻力為Qga。由于這種篩分機通常都在遠超共振狀態下工作（篩子的振動篩頻率w與其固有頻率之比遠遠大于1），所以兩個慣性力矩的大小相等，方向相反，即有：qgr=Qga
另外，慣性振動篩丁作時，由于皮帶輪的幾何中心在空間作圓運動，致使皮帶時松時緊，造成電動機的負荷波動．這既影響電動機的使用壽命，也會加速皮帶的老化。為了減小這一不利影響，慣性振動篩的振幅一般都比較小，所以這種篩子只適合用來篩分中、細粒級的碎散物料，人篩物料中的大塊粒度常常不超過100 mm，而且這種篩分機的規格也不能做得太大。
